RISC-V机密计算
"机密计算"是一个商业用语，它旨在解决云计算场景下的可信计算问题。云服务提供商（CSP）主要提供云计算服务，也就是向用户出租算力，他们通常需要维护一组服务器作为专用或分时资源出租给用户。
为了实现算力分配和管理的灵活性，租用给用户的服务器通常通过虚拟机（VM）来呈现，CSP利用虚拟化技术将物理服务器”切割“成细粒度的虚拟机，这些虚拟机的资源可以通过Hypervisor（虚拟机管理器）灵活分配，并且虚拟机（VM）之间相互隔离，最终物理服务器的算力以虚拟机的方式呈现给用户，CSP通过虚拟化技术实现了算力的”池化“，并且能做到算力的灵活分配和管理，提高了算力的利用率。
从虚拟化技术来看，Hypervisor需要被VM完全的信任，就像操作系统上运行的应用程序需要完全地信任操作系统内核一样。由于Hypervisor可以任意地访问VM资源，而且Hypervisor的控制权是掌握在CSP手里，那就意味着CSP 必须被信任可以完全访问客户的 VM。然而，在传统的云计算场景下，租户和CSP之间存在如下的信任问题：
- 云租户的工作负载（特别是包含客户敏感数据的负载）可能被CSP访问到
- 云租户的敏感信息可能被泄露给其他租户（由于软件问题、错误配置或者其他漏洞);
- 云服务商和租户可能有相互冲突的商业目的， 例如，Amazon 为多家零售公司提供云服务，同时通过其在线市场与他们竞争
- 云服务商可能与租户的商业目标、国家安全目标和隐私法规相冲突的法规下运作
所以，为了实现真正的机密计算，使客户能够部署对隐私敏感的工作负载，机密计算的首要任务是要解决云租户和CSP(云提供商)之间的信任问题。
实现云计算场景的机密计算，同样可以采用TEE技术。相比于IoT TEE是将可信应用部署到TEE环境，机密计算技术需要实现的是将可信虚拟机（或者叫机密虚拟机）部署到TEE环境。
Deploying VM to TEE environment in Server Scenario
在云模型中，我们考虑以下参与者：
- 云服务提供商 （CSP） 运营所有基础设施，对所有机器具有物理访问权限，并控制除可信固件之外的所有平台软件。
- 云客户部署可能敏感的工作负载，以便在 CSP 托管的虚拟机中执行。
- Silicon Provider 是提供硬件和可信固件组件的可信实体。
- Adversary 旨在破坏客户工作负载的机密性、完整性和有限程度的可用性。

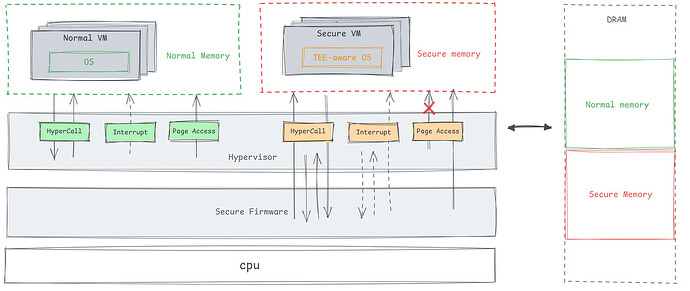

下图是云场景机密计算的通用参考架构，主要说明了基于 VM 的机密计算中的常见组件。
- 普通 VM 之间可以通过共享内存相互通信 。
- 普通 VM 与虚拟机管理程序通信 。
- 安全 VM 通常不允许由虚拟机管理程序访问，而是由新的安全软件层管理。该软件层还可以监督其他虚拟化功能，例如处理 hypercall 和中断 。请注意，可能需要修改 VM 操作系统 （OS） 以支持在此新环境中执行。
- 最后，需要提供新的安全机制保护安全内存区域，防止虚拟机管理程序直接访问 。

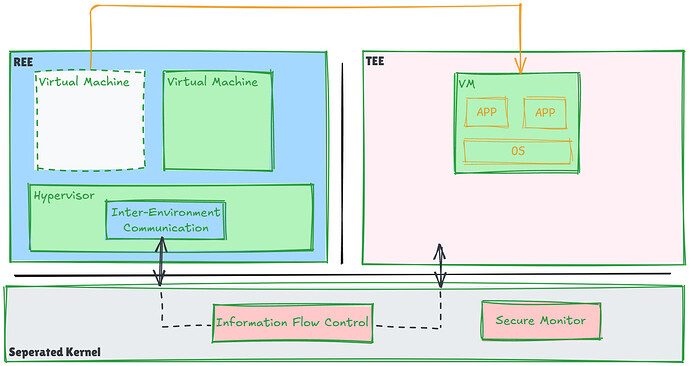

The Reference Model of Deploying Secure VM to TEE environment
RISC-V Confidential Virtual Machine Extension (CoVE)
上述参考架构需要解决的核心问题是解决REE和TEE之间的隔离问题。那RISC-V是否可以仍然利用PMP/IOPMP隔离组件实现TEE机密执行环境呢？答案是不可以，原因是目前的PMP/IOPMP不符合虚拟机管理的用户场景。
前面介绍的IoT TEE的执行环境的资源通常是静态分配的，这些资源主要包括物理内存、MMIO以及外设等， 由于资源是静态分配，内存管理可以不依赖与操作系统按页方式的页式存储管理，直接将安全内存通过PMP静态隔离，不纳入操作系统管理。
TrustZone也是类似的方式，所以Arm也称TrustZone为Static TrustZone (Armv9 CCA架构也叫做Dynamic TrustZone)。
但是，虚拟化场景下的物理资源（物理内存、MMIO等）并不是静态划分的，而是统一纳入Hypervisor管理。由于Hypervisor (如Linux作为Type2 hypervisor) 通常通过MMU来实现页式存储管理，这意味着内存管理的颗粒度至少需要达到按页的力度（如4KB每页)。
同时，虚拟机资源的管理包括虚拟机的创建、销毁都是Hypervisor负责的，那么通过PMP去实现内存隔离的颗粒度也要满足按页的要求，这是PMP/ePMP无法满足的，PMP/ePMP基于region的管理方式无法做到像MMU那样的颗粒度和灵活度。
于是， RISC-V为了满足机密计算的物理地址空间的隔离要求，实现了page颗粒度的物理内存保护,也就是Page-based PMP和Paged-based IOPMP, RISC-V称之为SMMTT（Supervisor Domain Access Protection）扩展。
它主要用于支持多租户安全场景下的Supervisor Domain隔离，涵盖机密计算、可信平台服务、故障隔离等领域。smmtt通过对Supervisor Domain内存的有效管理和访问控制，实现不同安全域之间的隔离与保护, 限制Hypervisor对机密虚拟机内存的非法访问。
在机密计算场景中，smmtt 确保一个租户无法非法访问其他租户的内存空间, 能防止不同租户的机密数据相互泄露，增强了系统的安全性和稳定性。
RISC-V SMMTT定义了通过硬件保证的可信计算基(TCB) 保护使用中数据的机密性和完整性以抵御软件和硬件攻击的机制。同时， RISC-V 也定义了机密计算架构的软件规范，CoVE和CoVE-IO。
RISC-V CoVE和CoVE-IO，定义了基于 RISC-V 应用处理器平台上可扩展的可信执行环境的威胁模型、参考架构和ABI接口规范，以支持机密计算场景。
CoVE的ABI规范主要定义了TCB 和非 TCB 组件之间的 ABI 的非 ISA 规范，此 ABI 使 OS/VMM 软件能够管理机密工作负载，同时将 OS/VMM 软件、固件、开发人员和系统操作员置于 TCB 之外，并且也定义了 TCB 和工作负载组件之间的 ABI（例如 TEE VM）的相关非 ISA 规范。
RISC-V 机密计算参考架构如下：

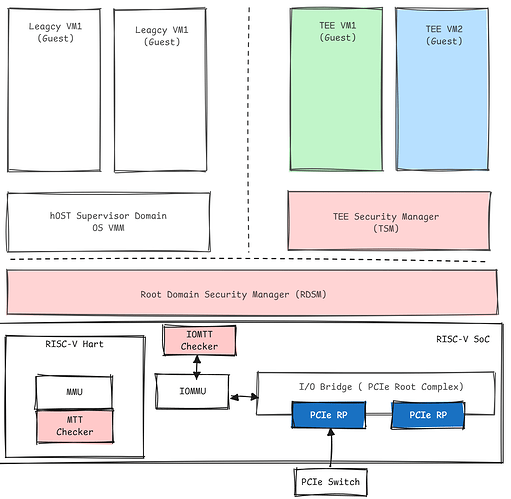

RISC-V TEE Reference Model in Server Scenario
以上便是RISC-V 架构机密计算的主要轮廓。总结一下就是，RISC-V重新定义了基于页表管理的物理地址保护组件（SMMTT， IOMTT包含在SMMTT规范中)， 旨在满足机密虚拟机场景的隔离要求。同时， RISC-V也定义了机密计算可信执行环境的威胁模型、参考架构和ABI接口规范，以支持机密计算场景。
RISC-V TEE-IO (CoVE-IO)
但有的小伙伴可能会问，那RISC-V在机密计算场景下是如何管理安全外设(TEE-IO)的，因为机密虚拟机（租户）往往需要将设备直通到虚拟机以提高I/O吞吐，而服务器下的I/O设备通常是PCIe设备，这些设备通常是可动态插拔的，机密虚机管理器是如何识别动态可插拔设备的安全性的呢？
早期的时候，设备的I/O虚拟化是基于软件来实现的，也就是I/O设备不会直通到机密虚拟机，因为当时还没有完整的规范来定义TEE-IO设备，于是所有的IO设备被当作Non TEE-IO挂在非安全Domain, 不受信任的虚拟机管理程序（VMM）使用由他管理的共享IO（不受信任）和半虚拟化设备接口将虚拟设备呈现给机密虚拟机，机密虚拟机使用VirtIO的方式访问虚拟设备, 比如Intel TDX 1.0就是这么干的。
基于软件的 IO 模型很慢，因为 CVM和设备之间的通信是通过共享内存（不受信任）完成的，这需要机密虚拟机在TEE domain内运行的应用程序的私有缓冲区和设备使用的共享 IO 缓冲区之间来回复制和加密/解密数据。
因为共享IO缓冲区是不受信任的，这就需要机密虚拟机在生产数据的时候将数据先加密之后Copy到共享缓冲区；而在消费数据的时候则需要先将数据解密之后再将数据Copy到CVM私有缓冲区。对于某些 IO 用例，例如网络和存储，这种IO方式与 通过IOMMU 实现设备直通的低延迟和高吞吐量相比，这种方法存在性能开销问题。除了性能开销之外，加密数据保护还不允许 TEE domain将计算卸载到传统的 GPU 或 FPGA 加速器上。

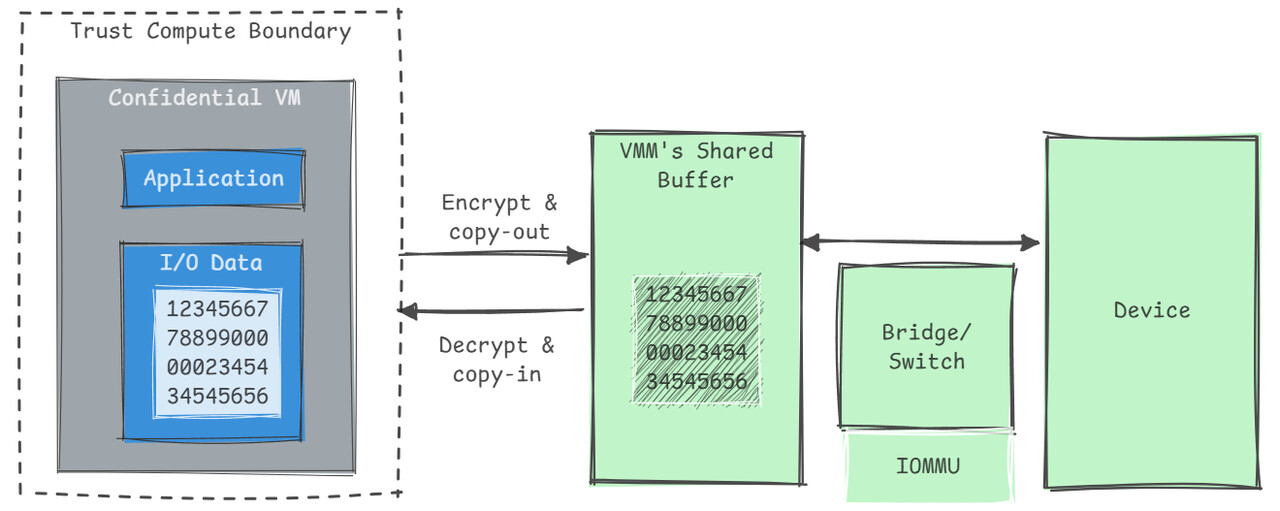

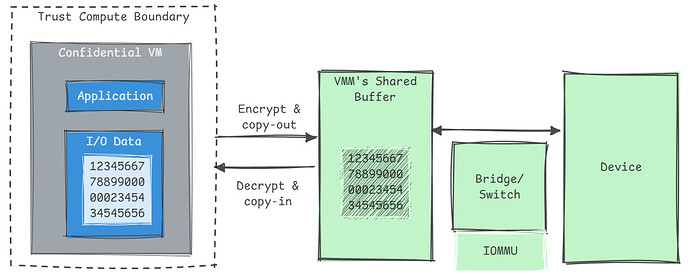

IO Transactions with IO Virtualizations (VirtIO) in Server Scenario
TEE-IO 旨在从两个方面改进 TEE 的 IO 虚拟化：
- 功能：TEE domain和设备无需使用共享缓冲区来存储私有数据，包括与设备建立安全传输级会话（通常使用专有协议来调整特定设备的数据处理和转换需求）。
- 性能：消除在共享设备缓冲区和私有 TEE domain内存之间来回复制加密或复制解密数据所需的额外资源和工作，从而大大提高工作负载性能（就带宽和延迟而言）。
简单来说，就是TEE-IO能够建立IO设备和机密虚拟机之间的信任关系，从而将IO设备直通到机密虚拟机。
IO Transactions with IO Virtualizations (Passthrough) in Server Scenario
RISC-V 机密计算为了实现高性能I/O 操作，可信执行环境虚拟机 (TVM) 必须扩展其信任边界，包含分配TEE-I/O 设备的功能。如果没有这种能力，TVM 就不得不使用半虚拟化 I/O，使用非机密内存区域，这会因上面提到的内存副本拷贝和加解密而影响性能，并且无法将密集计算卸载到加速卡。同时RISC-V CoVE-IO TG定义了 ABI 扩展，为机密 VM 分配的设备提供对机密内存以及 MMIO 和消息信号中断 (MSI) 的安全直接访问，从而消除对半虚拟化 I/O 的依赖。
RISC-V TEE-IO 依赖于以下扩展和行业框架：
- CPU：smmtt扩展， 提供机密计算隔离环境
- 传输：使用 PCIe selective IDE 流进行端到端数据保护
- 设备：允许 TEE domain 使用 SPDM、IDE 和 TDISP 等功能、行业协议将TEE 和 TCB扩展到他们选择信任的 TEE-IO 设备
RISC-V完整的TEE-IO软硬件框架如下图所示：

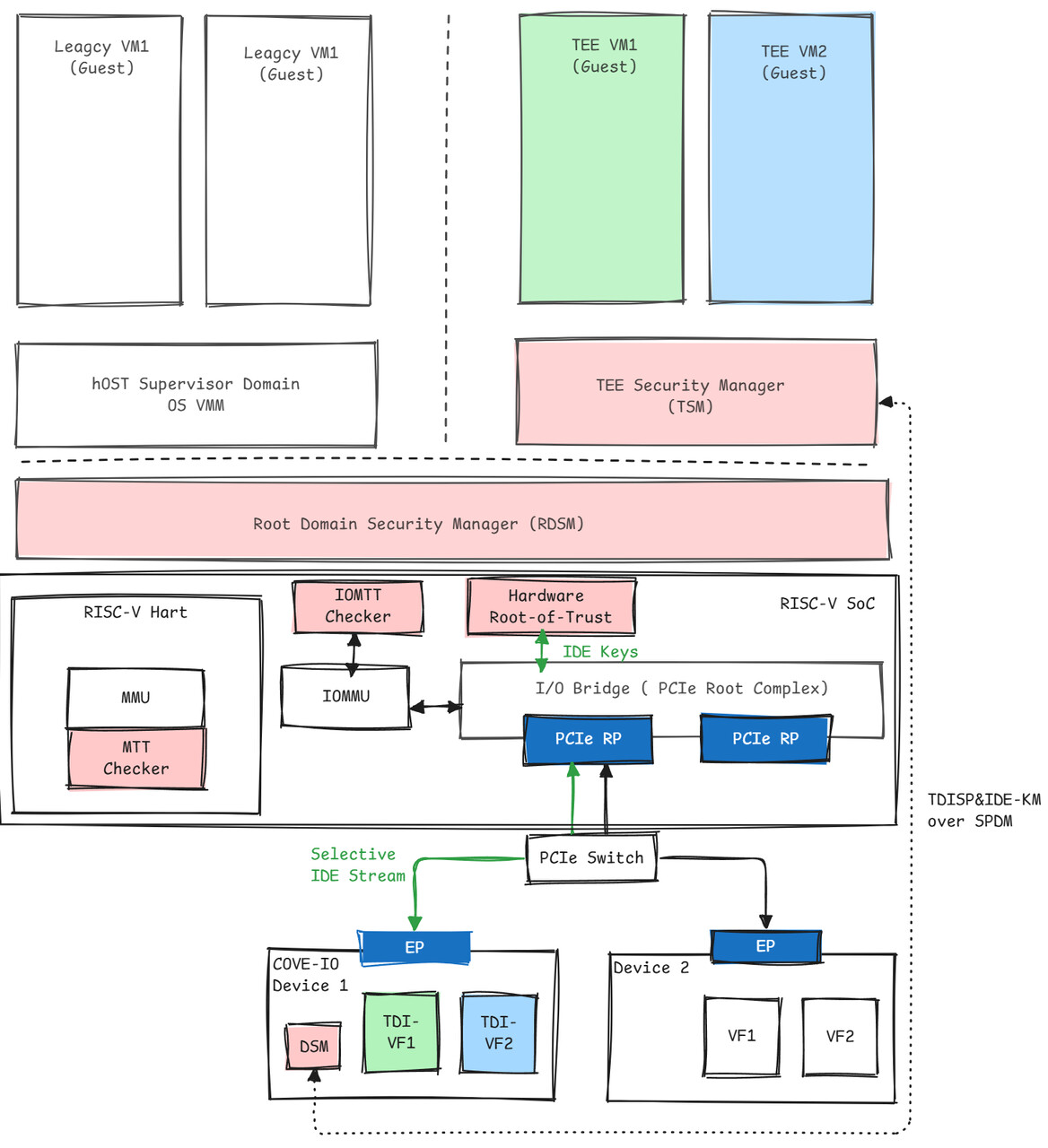

The Overview of RISC-V TEE-IO Architecture
结束语
我们既要铭记计算机之父图灵“机器也许有一天能像人类一样思考”的远见，也要直面爱德华·斯诺登（Edward Snowden）“隐私已死”的警示。正如著名的网络安全专家 Bruce Schneier 所言：“Security is a process, not a product.”（安全是一个过程，而非一种产品), 唯有将安全的基因融入技术的每一处脉络, 方能在数字洪流中筑起可信的方舟。
