全功能TYPEC接口

K3
1

我能否使用USB_DRD组的信号，做一个全功能TYPEC接口，可以接标准扩展坞（比如扩展USB,DP显示），也可以做普通的烧录接口

2

你好，可以的。

要实现这个功能，硬件上需要使用 USB_DRD 信号 + DP (DisplayPort) 信号，并搭配一颗 Type-C 物理层协议与数据切换芯片（目前K3 全功能TypeC 已适配的是 ANX7447，选用其他需要额外软件适配）。

可以参考我们的Pico-ITX的USB PortD 连接方案，只是把PortD接入7447信号的部分改成DRD的0组

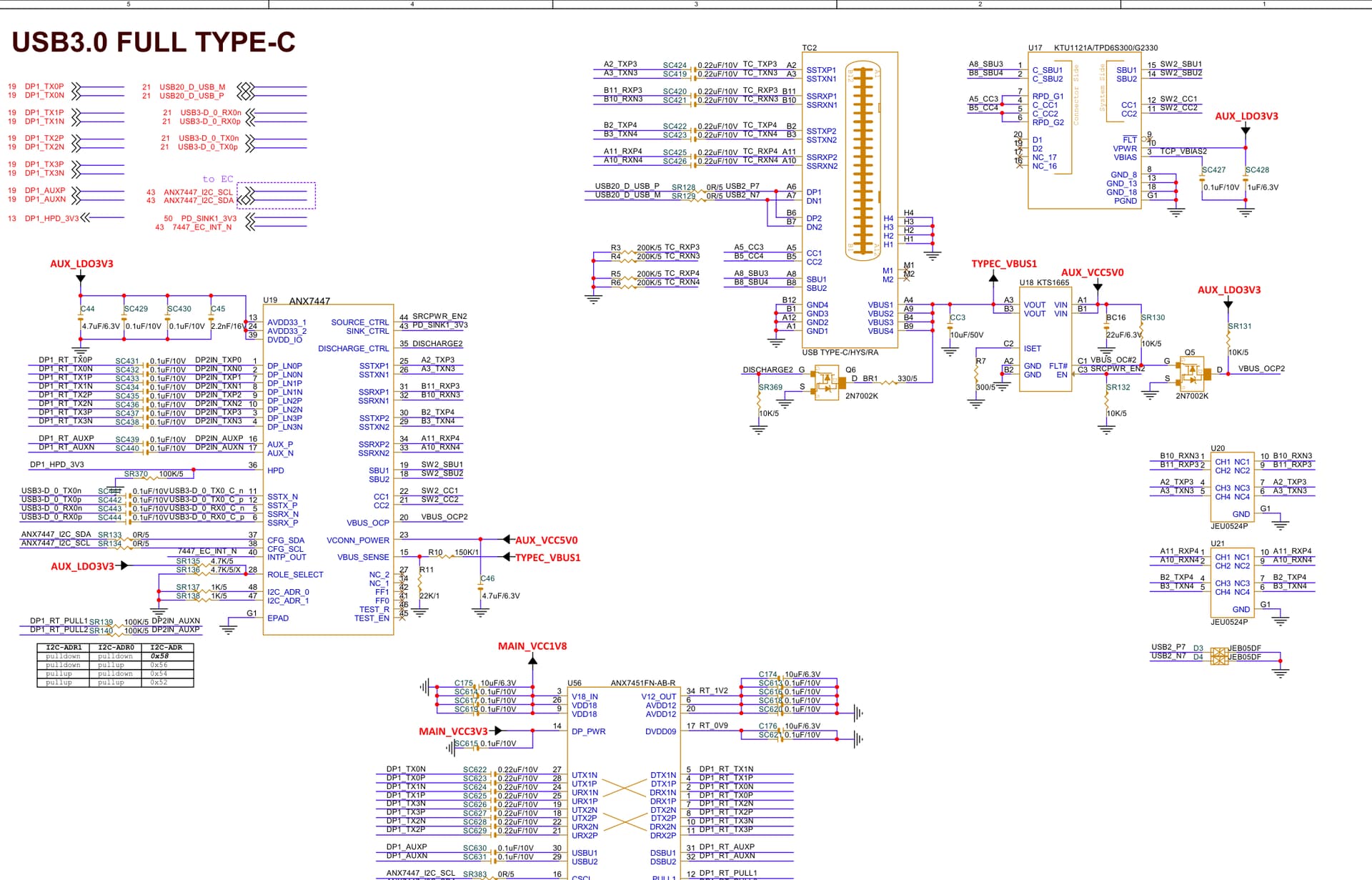

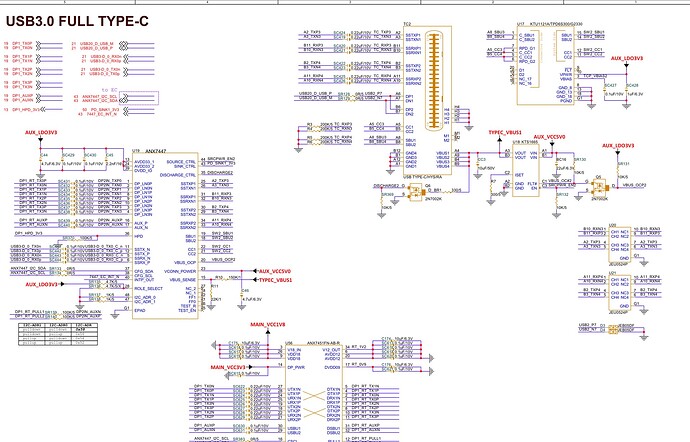

（DRD的1组是用于内置正反插的，使用ANX7447这种TypeC芯片自带Mux的话就只使用到0组）。image

image1920×1231 242 KB

这需要搭配一个 ANNX7447 芯片（TypeC CC协商芯片，支持DP、PD对外对内供电，USB3.0正反插）。如果开发板没有EC芯片控制7447的话，特别需要注意7447的出厂固件必须自带硬件自主完成全功能（根据需求配置PD供电协商、DP等），以及I2C接入主控的I2C供debug使用。

在U-Boot下支持烧录。

进入Kernel后，支持DP、USB3.0/2.0 Host, 可以接HUB供放电（具体供电策略取决ANX7447芯片内置固件或外部EC驱动控制），但是注意的是ANX7447的支持，Linux下DRD组PortA只做Host功能，不支持OTG动态切换，可以手动切换做Host （外接其他Hub、USB设备）Or Device模式（使用K3作为一个ADB、MTP、共享网卡USB设备等功能）。
